Монтаж линейных светильников: способы установки и крепления

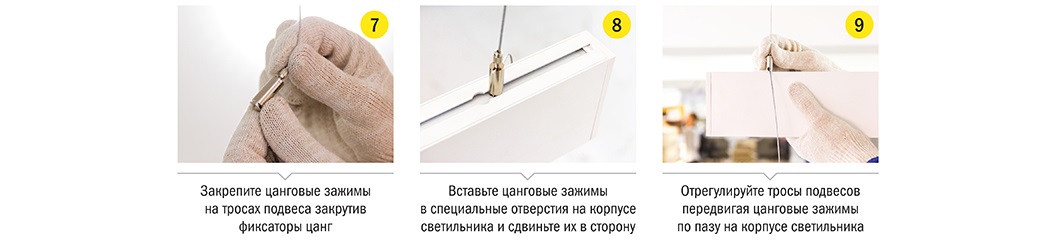

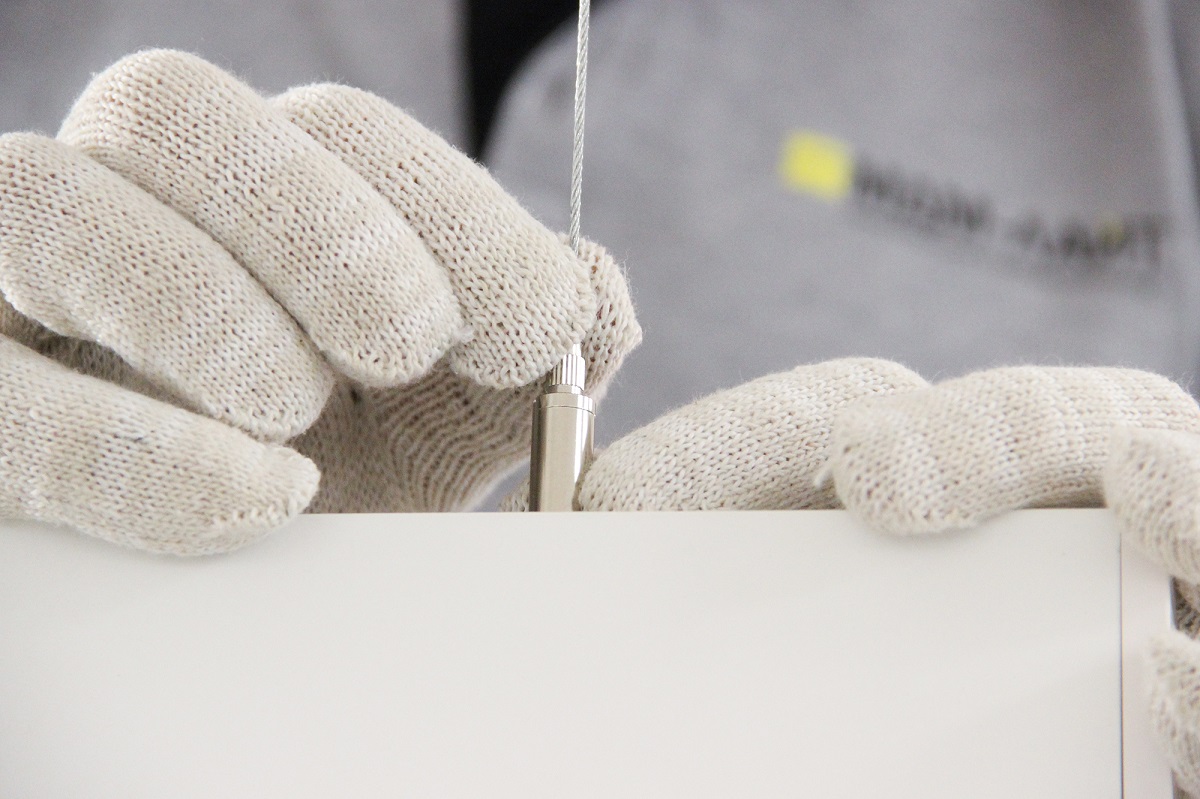

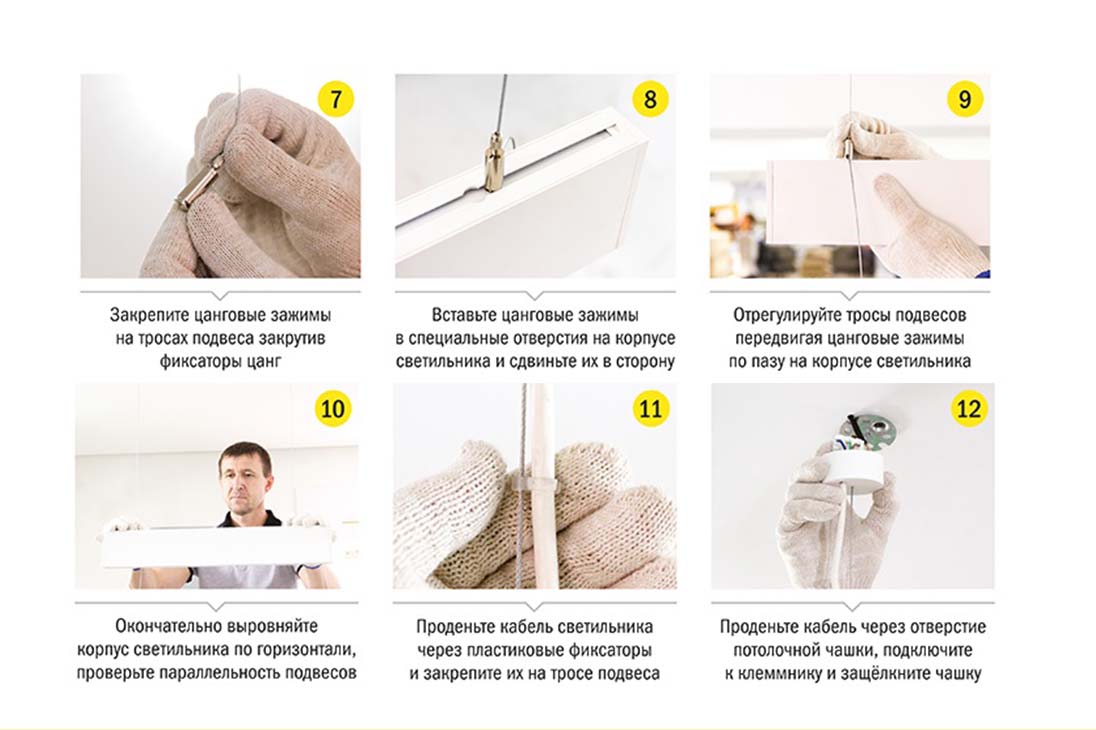

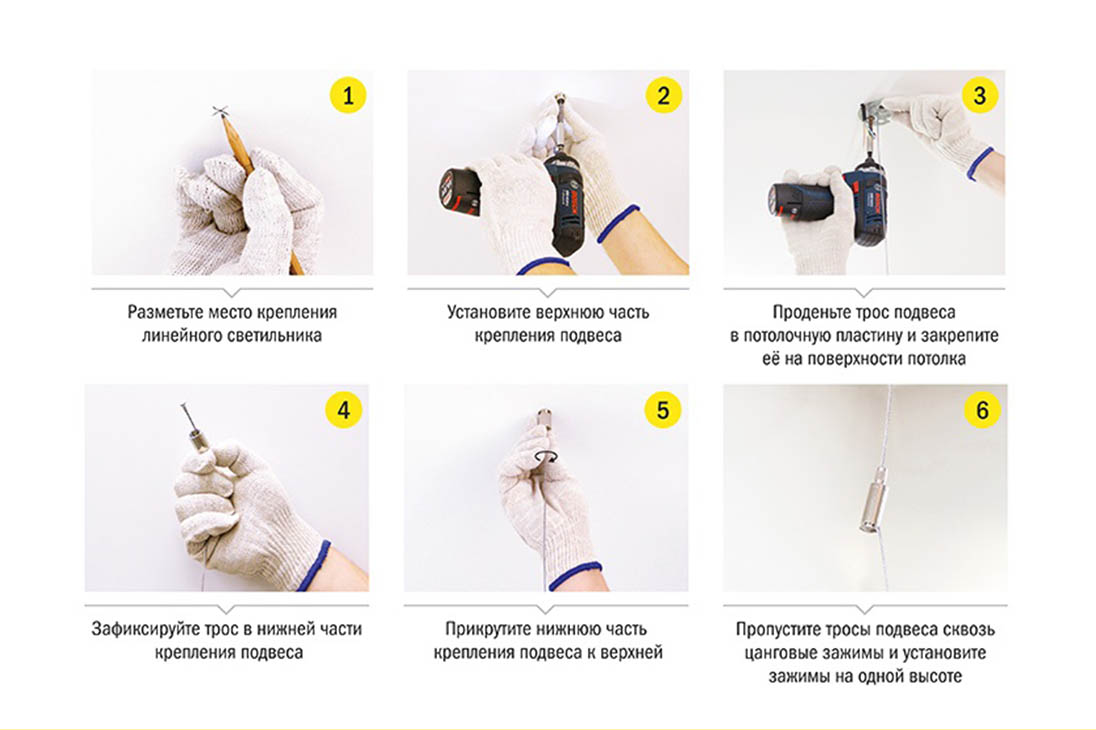

Здесь стоит отметить, что существует два типа цанговых зажимов: поворотный и неповоротный. Сейчас мы говорим о неповоротной цанге, которая используется для подвеса линейных и других типов светильников в горизонтальной плоскости и при параллельном размещении тросов.

Если светильник висит на одной чаше и все тросы сводятся к ней, или если нужно повесить светильник под углом, то используются другая цанга - поворотная. Если игнорировать это правило и пытаться расположить неповоротную цангу под углом, это приведет к повреждению цанги и может стать причиной падения светильника.

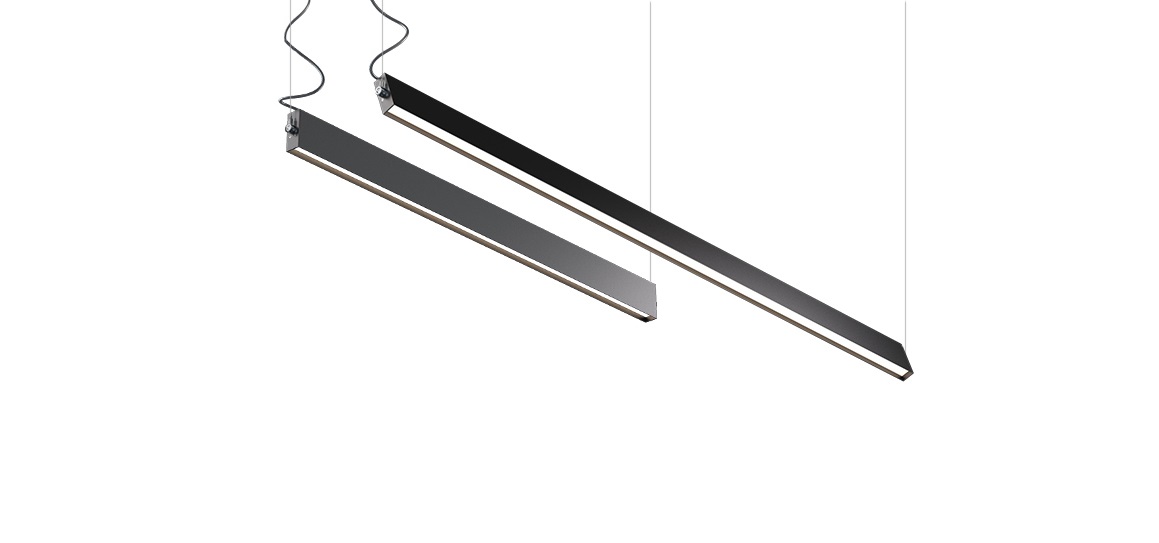

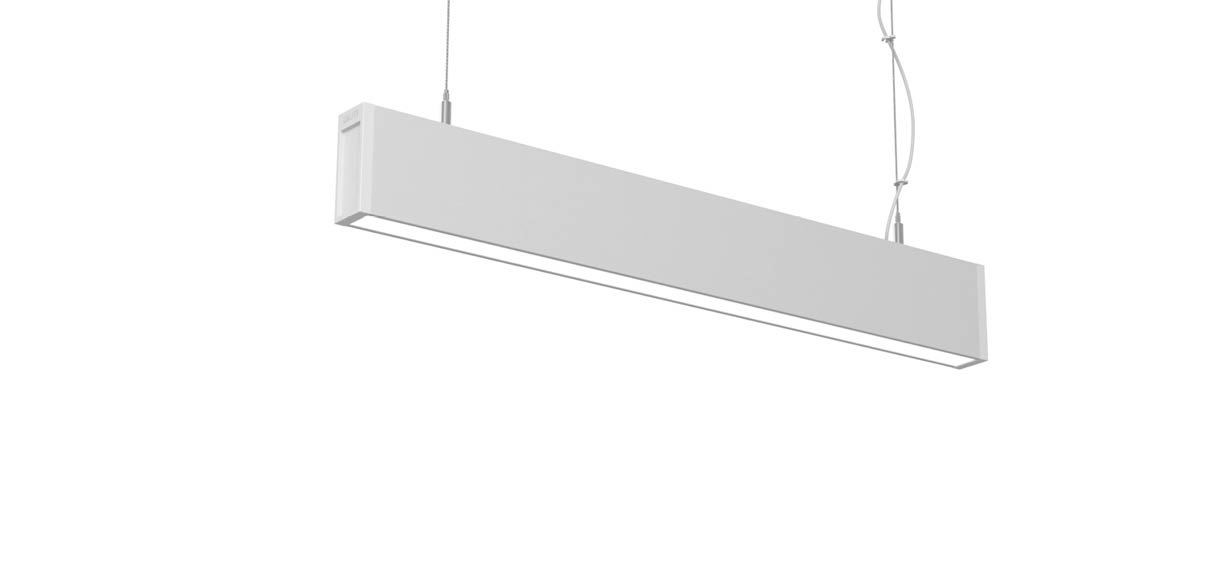

Даже правильно подобранный линейный светильник может выглядеть неаккуратно или работать некорректно, если при монтаже не учтены особенности крепления, потолка и конфигурации световой линии.

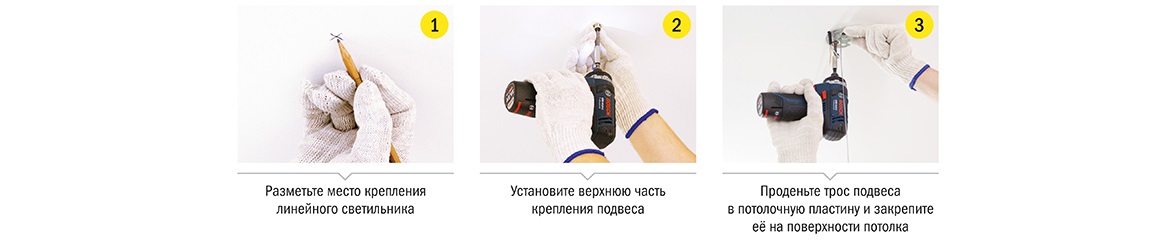

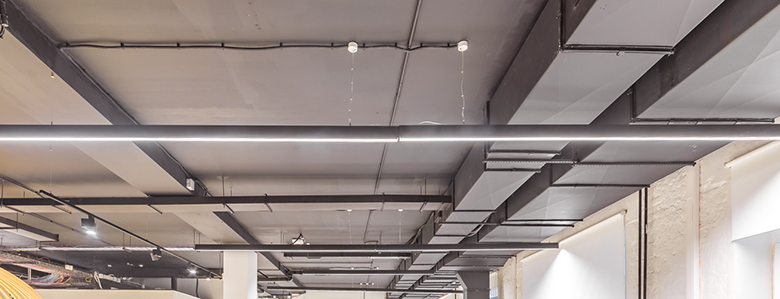

• Неправильное расположение точек подвеса

Если точки подвеса расположены слишком близко друг к другу, слишком далеко или несимметрично относительно корпуса, светильник может наклоняться или прогибаться. Особенно критично это для длинных линейных моделей.

Расположение подвесов следует определять с учётом длины и массы корпуса, рекомендаций производителя и конструкции конкретной серии.

• Использование неподходящего типа крепления или цанги

Крепёж должен соответствовать типу подвеса, массе светильника и материалу потолка. Использование неподходящей цанги, анкера или монтажного основания может привести к смещению корпуса и снижению надёжности крепления.

Для бетонного перекрытия, гипсокартона, реечного, кассетного и других типов потолков применяются разные способы монтажа.

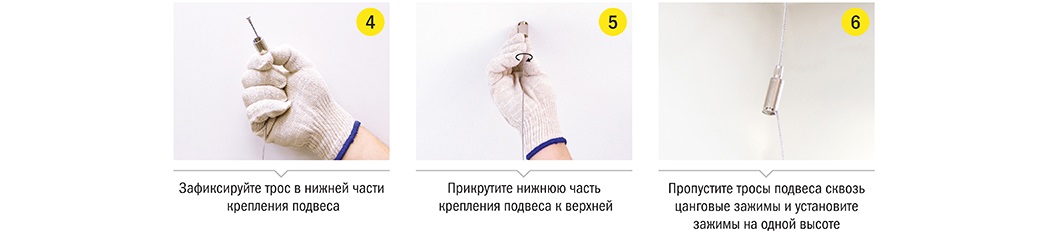

• Провисающие или неправильно уложенные тросы

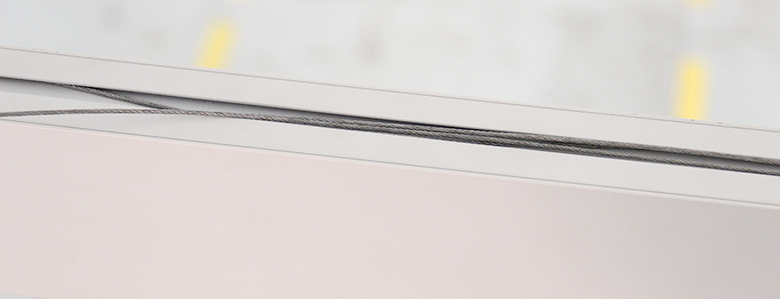

Подвесные тросы должны быть одинаково натянуты и обеспечивать положение светильника в одной горизонтальной плоскости. Лишний трос не следует оставлять свободно свисающим рядом с корпусом.

После регулировки высоты его необходимо аккуратно зафиксировать или убрать в предусмотренное конструкцией пространство крепления.

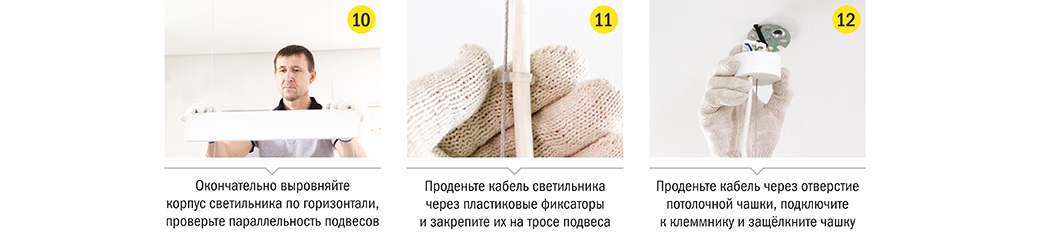

• Неаккуратно уложенный кабель питания

Даже правильно установленный светильник может выглядеть небрежно из-за свободно провисающего или перекрученного кабеля.

Положение кабеля необходимо предусмотреть заранее: его можно вести рядом с подвесом, фиксировать специальными держателями или использовать другое предусмотренное проектом решение. При этом кабель не должен находиться под натяжением и выполнять функцию несущего элемента.

• Несоответствие цвета креплений интерьеру

Цвет тросов, потолочной чаши, кабеля и других монтажных элементов влияет на визуальное восприятие всей конструкции. Контрастные крепления могут быть частью дизайн-концепции, но случайное несовпадение оттенков обычно делает монтаж визуально менее аккуратным.

Поэтому цвет монтажных элементов желательно определять одновременно с цветом корпуса светильника и потолка.

• Отсутствие соединительного комплекта при формировании световой линии

При создании непрерывной линии недостаточно просто установить отдельные светильники вплотную друг к другу. Для серий, предусматривающих линейное соединение, используются специальные соединительные элементы.

Они позволяют точно совместить корпуса, сохранить общую геометрию линии и уменьшить видимый зазор между соседними светильниками.

• Монтаж без учёта последующего обслуживания

При проектировании и монтаже необходимо предусмотреть доступ к драйверам, соединениям, креплениям и другим обслуживаемым элементам.

Если оборудование полностью перекрывается конструкцией потолка или располагается в труднодоступной зоне, последующая диагностика и ремонт могут потребовать демонтажа части отделки.

• Монтаж без учёта конструкции потолка

Тип потолка напрямую влияет на выбор крепления. Нельзя использовать одинаковую схему монтажа для бетонного перекрытия, гипсокартона, реечного потолка, системы грильято или подвесных потолочных конструкций.

Крепление должно передавать нагрузку на элемент, способный выдержать массу светильника. При необходимости предусматриваются закладные детали или специальные монтажные элементы.

• Отсутствие проверки геометрии световой линии

Даже небольшое отклонение одного светильника становится заметным, если несколько корпусов установлены в одну линию.

После монтажа необходимо проверить высоту, горизонтальность и положение всех элементов относительно общей оси. Для длинных линий удобнее использовать лазерный уровень.

Особенно важно выполнить повторную проверку после механического соединения корпусов и укладки кабелей: на этом этапе положение отдельных светильников может немного измениться.

Если способ монтажа зависит от конструкции потолка или конфигурации объекта, его лучше определить на этапе проектирования. Это позволяет заранее согласовать крепления, электропитание и расположение светильников и избежать доработок при монтаже.

Перед монтажом линейных светильников проверьте основные параметры проекта:

• Тип потолка — бетонный, гипсокартонный, реечный, кассетный, грильято или другая конструкция.
• Способ монтажа — подвесной, накладной или встраиваемый.
• Тип креплений — стандартные или специальные, с учётом материала основания и массы светильника.
• Точки подвеса — количество, шаг и расположение относительно корпуса.
• Высоту установки — с учётом высоты помещения, назначения зоны и светотехнического расчёта.
• Длину световой линии — количество светильников, модулей и соединительных элементов.

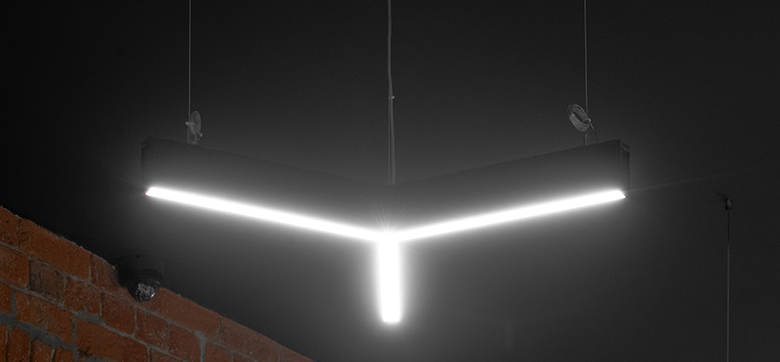

• Конфигурацию линии — прямая, угловая, замкнутая или составная.
• Расстояние между светильниками — если они устанавливаются не в непрерывную линию.
• Расположение выводов питания — точки подключения должны совпадать с проектным положением светильников.
• Суммарную мощность линии — для выбора схемы подключения и электрической нагрузки.
• Систему управления — необходимость диммирования, DALI, 1–10 V, PUSH-DIM, TRIAC или другой системы.
• Расположение драйверов — внутри корпуса, в потолочной чаше или в запотолочном пространстве.
• Доступ для обслуживания — возможность заменить драйвер, проверить соединения и демонтировать светильник без повреждения отделки.
• Цвет тросов, кабелей и креплений — они должны соответствовать корпусу светильника, потолку или архитектурной концепции.
• Геометрию световой линии — все корпуса должны находиться на одной оси и высоте.
• Равномерность освещения — расположение светильников должно соответствовать результатам светотехнического расчёта.
• Необходимость закладных элементов — особенно для гипсокартонных, реечных и других подвесных потолков.
• Необходимость соединительного комплекта — при монтаже нескольких светильников в непрерывную линию.
