Освещение логистических центров и складов

Производственные и складские помещения

Склады – это: масштаб, высота, чёткое зонирование и слаженная работа техники; пространство, организованное для максимальной эффективности: от зон хранения до офисных помещений.

Применение универсальных решений общего освещения (равномерная расстановка однотипных светильников без учёта функционального назначения зон) складским помещениям категорически не подходит.

Подходы к оптимизации освещения на складе:

Зонирование.

Продуманная система освещения, дифференцированного по зонам: стеллажного и напольного хранения; проходов и проездов; разгрузки/погрузки; комплектации и упаковки; офисных и вспомогательных помещений, так как каждая из них имеет:

специфику освещения,
особую схему распределения осветительных приборов,
требования к типам используемых светильников.

Учёт нормативов освещённости

Система освещения должна обеспечивать уровень освещённости, равномерность и качество света в соответствии с действующими требованиями СП 52.13330.2016, СанПиН 1.2.3685-21 и другими нормативными документами. Соблюдение установленных параметров позволяет обеспечить безопасность персонала, комфортные условия труда и избежать претензий со стороны контролирующих органов.

Обеспечение бесперебойного аварийного и навигационного освещения

На складе необходимо предусмотреть аварийное и эвакуационное освещение, которое автоматически включается при отключении основного питания и обеспечивает безопасное перемещение людей. Световые указатели и освещение путей эвакуации должны работать независимо от основной системы и соответствовать требованиям СП 6.13130.2013 и действующих норм пожарной безопасности.

Специфические технические требования к светильникам

При выборе светильников необходимо учитывать степень защиты корпуса (IP), ударопрочность (IK), индекс цветопередачи (CRI), коэффициент пульсации, показатель слепящего эффекта (UGR), температурный диапазон эксплуатации, устойчивость к влажности, пыли, вибрациям и механическим воздействиям. В зависимости от условий эксплуатации могут потребоваться светильники с защитой от коррозии, химически стойкими материалами корпуса и специальными оптическими системами.

Акцент

Для этого применяются светодиодные технологии, аварийное и эвакуационное освещение, датчики движения и присутствия, датчики освещённости, системы диммирования и централизованного управления, позволяющие автоматически адаптировать параметры освещения под режим работы отдельных зон и минимизировать потребление электроэнергии.

Особенности монтажа

При проектировании учитываются высота потолков, тип хранения, расположение стеллажей, наличие погрузочной техники, ширина проходов и специфика отдельных функциональных зон. В зависимости от условий применяются накладные, консольные или подвесные светильники с различными углами светораспределения, а также предусматриваются схемы управления, обеспечивающие независимое включение и регулирование освещения отдельных участков склада.

1. Зонирование освещения на складе и учёт действующих нормативов

В таблице 1 представлены характеристики нормативов освещенности (СП 52.13330.2016, СП 6.13130.2013, СанПиН 1.2.3685-21, Приказ Минэнерго РФ №968 от 26.12.2023) и описание мест расположения светильников

Зона / Норматив освещенности	Места размещения светильников / Дополнительные характеристики
Стеллажного хранения Нормативы освещенности (минимальные значения) в люксах (лк): 200	Места размещения светильников Освещаются рядами светильников строго в центре над меж стеллажными проходами (во избежание отбрасывания теней) Дополнительные характеристики Подвесные светильники: расстояние составляет от 1 до 1,5 длины подвеса. Потолочные встроенные светильники: 1,5-2 м при высоте потолков до 6 м; 4-6 м при высоте потолков 6-10 м; 10-12 м при высоте потолков 8-12 и больше метров.
Напольного хранения Нормативы освещенности (минимальные значения) в люксах (лк): 50 – 100	Места размещения светильников Равномерная сетка светильников на потолке. Дополнительные характеристики Применяются светильники с широким лучевым потоком (от 90° до 120°), распространяющие свет на большой площади.
Проходов и проездов Нормативы освещенности (минимальные значения) в люксах (лк): 100 – 150	Места размещения светильников Светильники - в центральной части проходов (проездов). Дополнительные характеристики Для мезонинных конструкций допускается освещение 75 лк.
Разгрузки и погрузки Нормативы освещенности (минимальные значения) в люксах (лк): 200 – 400	Места размещения светильников Консольные светильники – по периметру зоны. Прожекторы – направленный свет на конкретные участки. Дополнительные характеристики Для высоких потолков (более 6 м) используются светильники с углом распределения света 60–90° с целью концентрации света на полу и в проходах.
Комплектации и упаковки Нормативы освещенности (минимальные значения) в люксах (лк): 300–500	Места размещения светильников Линейные светильники (как правило, подвесные) монтируются над столами и вдоль линии упаковки. Дополнительные характеристики Для высоких потолков (более 6 м) используются подвесные светильники (с креплением на тросах или крюках).
Офисных и вспомогательных помещений Административные кабинеты Нормативы освещенности (минимальные значения) в люксах (лк): 300–500 Технические зоны Нормативы освещенности (минимальные значения) в люксах (лк): 50–100	Места размещения светильников Сочетание основного (общего) освещения с локальной подсветкой. Используются как встроенные потолочные, так и подвесные и настенные светильники. Дополнительные характеристики Для высоких потолков (более 6 м) используются подвесные светильники (с креплением на тросах или крюках).

2. Алгоритм решения задачи обеспечения бесперебойного аварийного и навигационного освещения

Алгоритм решения задачи включает несколько этапов:

Выделение ключевых зон (пути эвакуации, эвакуационные выходы, зоны повышенной опасности, места размещения средств пожаротушения, диспетчерские пункты, зоны работы спецтехники, др.)

Проектирование системы: светотехнический расчёт, выбор типа аварийного освещения (эвакуационное, резервное), выбор схемы питания

Разработка схемы размещения светильников и интеграция с другими системами

Выбор оборудования (светильники, источники питания, система управления)

Монтаж, настройка, постмонтажное обслуживание

3. Специфические технические требования к складским светильникам: практические решения от МДМ-ЛАЙТ

Использование складских помещений связано с такими особенностями, как: повышенная запыленность и/или влажность/конденсат, экстремальные температуры (на неотапливаемых складах), пожаро - и взрывоопасность, высокие потолки, агрессивная среда, риск механических повреждений от погрузчиков, штабелёров; особые требования к цветопередаче и др. Минимальные технические требования к осветительным приборам, обеспечивающие защиту от большинства рисков, перечислены в таблице ниже:

Параметр	Характеристика
Степень защиты	Минимальная степень защиты в сухих складах – IP40. Для открытых площадок и зон с повышенной влажностью требуется степень защиты не ниже IP65–IP67.
Индекс цветопередачи (CRI, Ra)	Для распознавания маркировки и цветовых кодов рекомендуется использовать светильники с Ra не менее 70–80.
Цветовая температура	Обычно применяют свет с температурой 4000–5000 K (нейтрально-белый), обеспечивающий естественное восприятие цветов.
Коэффициент пульсации	Должен быть менее 20%, чтобы избежать стробоскопического эффекта.
Равномерность освещения	Коэффициент равномерности должен быть не менее 0,4–0,6.
Показатель слепящего эффекта (UGR)	Показатель слепящего эффекта (UGR) не должен превышать 25.
Ударопрочность (IK-класс)	Для складов, где работают погрузчики, выбирают IK08–IK10. В зонах без техники можно снизить до IK06.
Материалы корпуса	Для агрессивной среды (пары кислот, соли, масла) важны материалы корпуса: анодированный алюминий, нержавеющая сталь, химически стойкие пластики.

Комплексные проекты освещения складов

Cветотехническая компания МДМ-ЛАЙТ предлагает полный комплекс услуг: от разработки концепции освещения складского помещения и светотехнического проектирования до выполнения рабочей документации, поставки оборудования, монтажа и сервисного обслуживания. Компания также изготавливает индивидуальные модели светильников под конкретные запросы заказчика.

Портфолио

Решения

Типовые решения, предлагаемые Компанией МДМ-ЛАЙТ, способствуют снижению стоимости проекта; оптимально зарекомендовали себя:

ИНИ ЛЭД 03 ПРОМ

Промышленный светодиодный светильник ИНИ ЛЭД 03 ПРОМ (INI LED 03 PROM) (торговая марка - БОСМА) рекомендуется для общего освещения складских помещений. Удлиненные боковые стенки ограничивают слепящее действие светодиодов. Два типа крепления — подвесной и консольный — позволяют использовать светильники в помещениях с потолками практически любого типа. Особенности конструкции: драйвер заключен в защитный корпус, индекс защиты IP40; защита от скачков напряжения; удобный и быстрый монтаж.

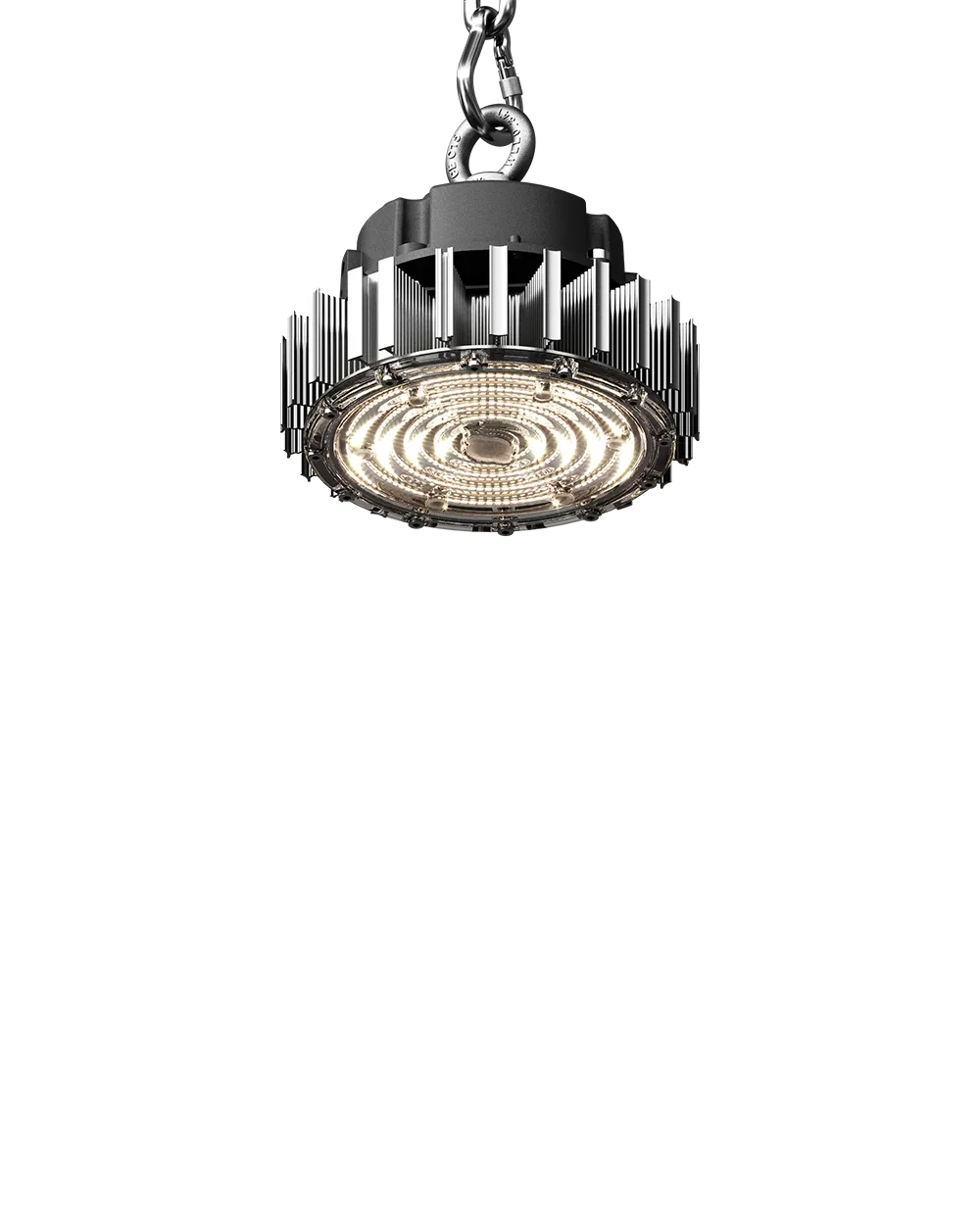

БУМА (BUMA)

Серия подвесных светодиодных светильников с улучшенными светотехническими характеристиками для складских помещений с высоким потолком, перепадами температур и повышенной влажностью. Светильник изготовлен из анодированного алюминия, что предотвращает коррозию. Линза из УФ-стабилизированного поликарбоната устойчива к любым механическим повреждениям. За счет низкого коэффициента пульсации БУМА (BUMA) обеспечивает равномерное освещение без засветов под тремя разными углами рассеивания по запросу: 60°, 90°, 120°. Возможна эксплуатация светильника в различных погодных условиях и в широком диапазоне температур (от -50 до +50°С). Дополнительные возможности: установка блока аварийного питания на 1 и 3 часа (выносной).

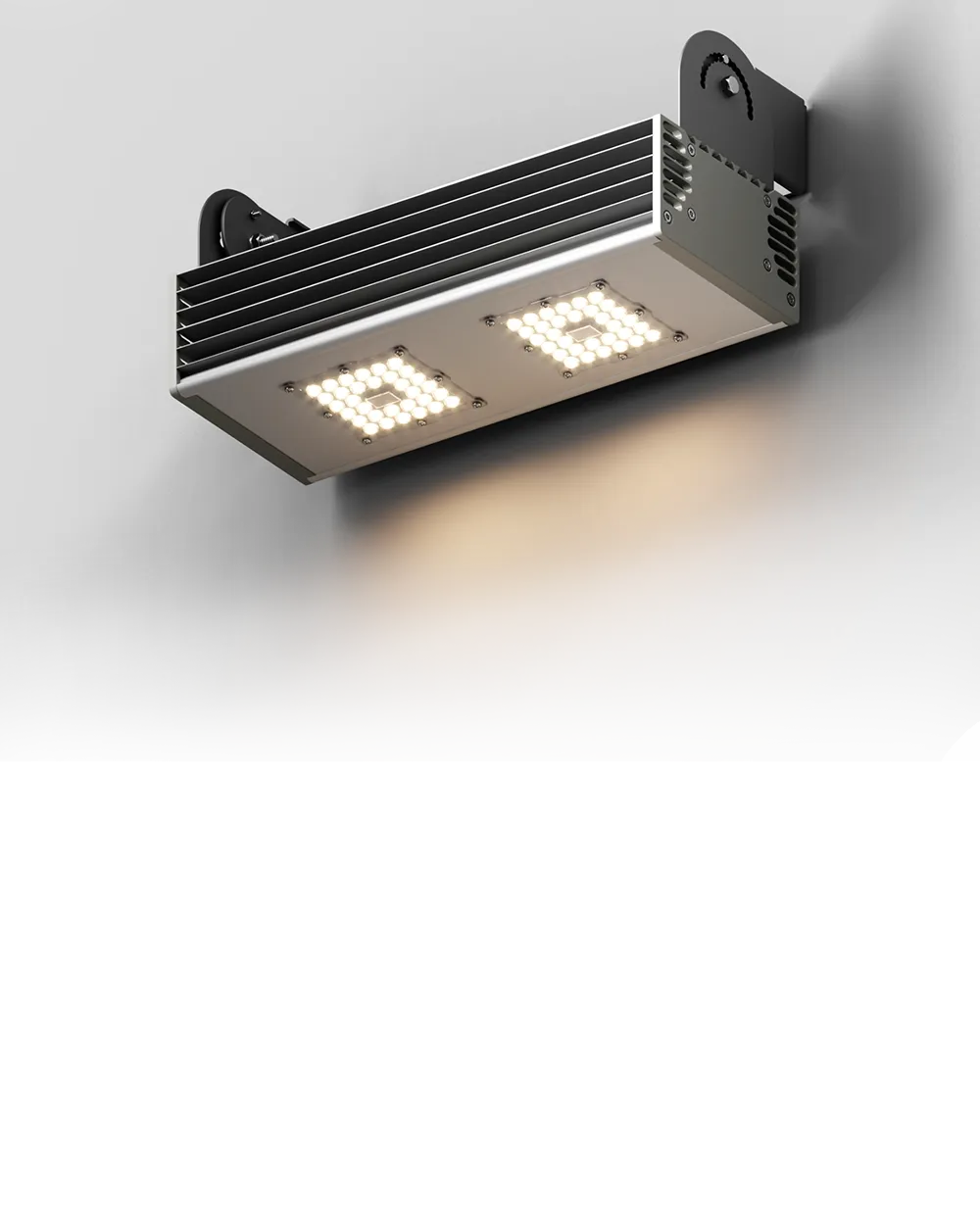

ТИД БЛОК (TEED BLOK)

Серия промышленных светодиодных светильников с высокими качественными характеристиками защиты корпуса и энергоэффективности. Высокий уровень защиты - IP67 позволяют применять светильники для освещения сырых и влажных помещений; температурный режим: -40˚/+45˚С. Отличительной характеристикой светильников является длительный срок эксплуатации – до 100 000 часов. Корпус изготовлен из алюминиевого сплава. Монтаж светильника осуществляется накладным способом на скобу. Качественное исполнение светильника определяет длительный гарантийный срок – 5 лет. Светильник успешно зарекомендовал себя в зонах разгрузочно-погрузочных работ: поворотный механизм ТИД БЛОК (TEED BLOK) обеспечивает возможность настраивать направление светового потока.

4. Акцент на безопасность, энергоэффективность и автоматизацию

Меры безопасности складских помещений, связанные с освещением, направлены на предотвращение производственного травматизма, снижение вероятности ошибок при комплектации и перемещении грузов, обеспечение безопасной навигации персонала и техники, сохранность товаров и соблюдение требований СанПиН 1.2.3685-21, СП 52.13330.2016 «Естественное и искусственное освещение», ГОСТ Р 55710-2013 и МУК 4.3.2812-10, регламентирующих параметры освещенности, равномерности, коэффициента пульсации и методы контроля световой среды на рабочих местах.

Общее правило для всех складов

– обеспечение разных типов освещения:

1. Рабочее (общее)

– обеспечивает равномерный световой фон по всей площади помещения или в отдельных зонах.

2. Местное (дополнительное)

– применяется в рабочих зонах, где требуется повышенная точность: на упаковочных столах, в зонах комплектации заказов и т. п.

3. Аварийное

– включается автоматически при отключении основной сети. Обязательно для складов с постоянным присутствием сотрудников. Должно обеспечивать не менее 5% от нормы рабочего освещения.

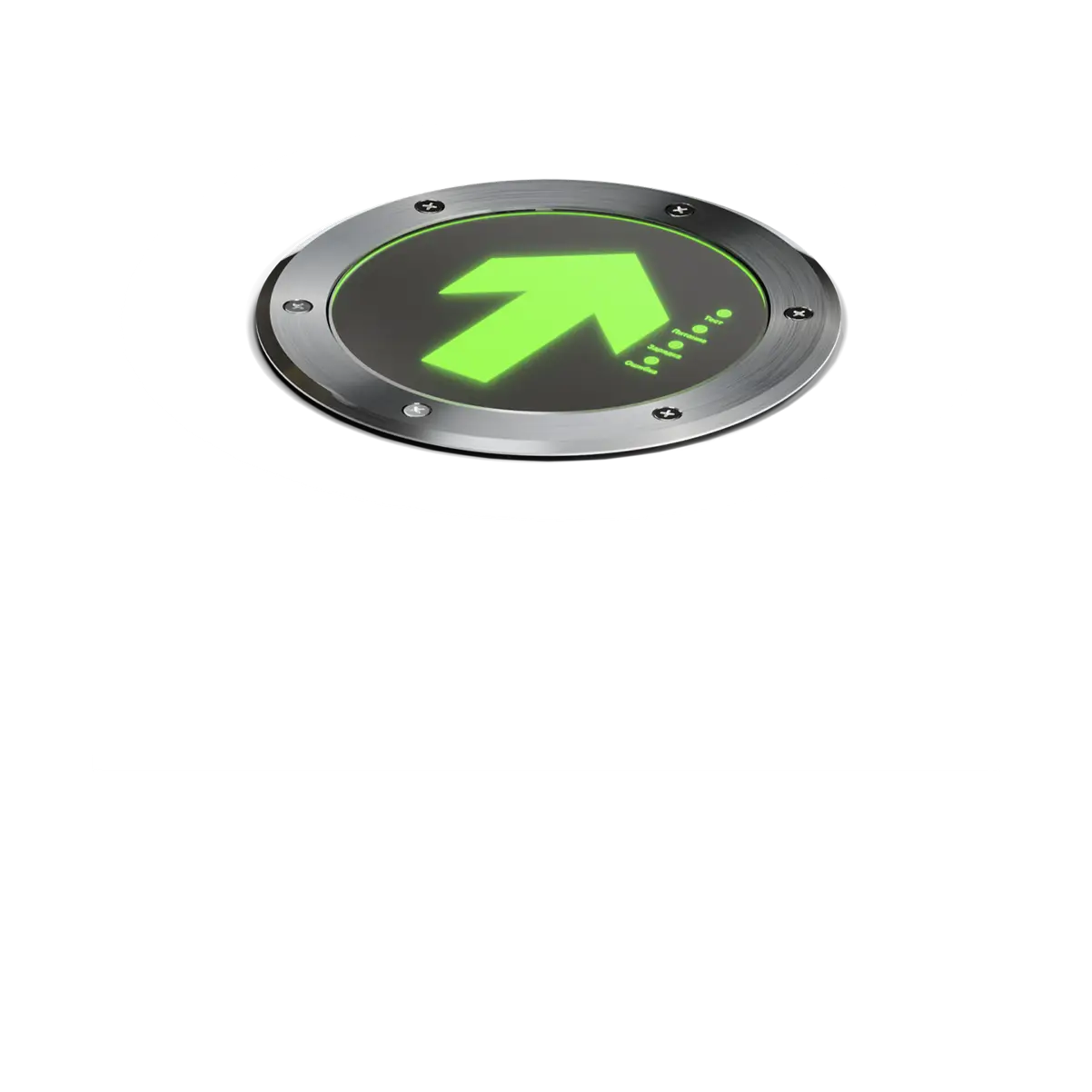

4. Эвакуационное

– обозначает пути эвакуации. Устанавливается над выходами и вдоль эвакуационных маршрутов. Минимальная освещённость на полу — 0,5 лк.

5. Дежурное

– работает в нерабочее время, обеспечивает минимальную видимость для охраны.

Расчёт экономической выгоды от замены светильников в складских помещениях на современные светодиодные

В складских помещениях, обладающих большими площадями и высокими потолками (и, следовательно, существенным объемом требуемых ресурсов для их освещения), энергоэффективность становится одной из ключевых задач снижения расходов. В таблице ниже приведены показатели, характеризующие потребление электроэнергии (и срок службы) светильников, обеспечивающих освещение одного упаковочного стола на складе в течение года; исходя из приведенных данных, LED-светильники для складских помещений – гарантия экономии.

Срок службы в часах

LED-светильники

до 100000 (современные) в среднем 50000

Люминесцентные

до 15000

Галогенные

до 4000

Накаливания

до 1000

Потребление электроэнергии (КВтч) для освещения упаковочного стола на складе

LED-светильники

45 кВт

Люминесцентные

80 кВт

Галогенные

225 кВт

Накаливания

300 кВт

Автоматизация процессов складского освещения

Позволяет дополнительно управлять сценариями и интенсивностью света на складе. Индивидуальные решения МДМ-ЛАЙТ, основанные на: 1) дооснащении промышленных светильников датчиками и 2) реализации комплексных проектов умного освещения, помимо решения проблемы энергоэффективности, позволяет установить индивидуальный профиль освещения (включая цветовую температуру и интенсивность освещения) для каждой отдельной складской зоны. Мониторинг и контроль системы, вне зависимости от сложности ее организации, может осуществляться пользователем в режиме онлайн, таким образом всегда есть возможность оценить информацию, относящуюся к текущему / среднему потреблению энергии в режиме реального времени.

Типичные ошибки освещения на складе и их последствия

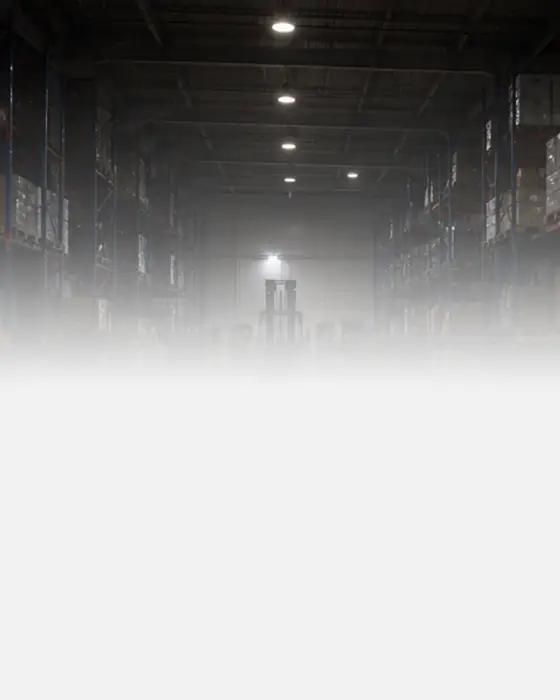

1. Освещение склада по принципу «просто свет в помещении, лишь бы не было темно».

Риски: повышается травмоопасность, сложности эвакуации при ЧС, опасность при работе с техникой возрастает, из-за неправильного освещения плохо видна маркировка товаров и т.д.

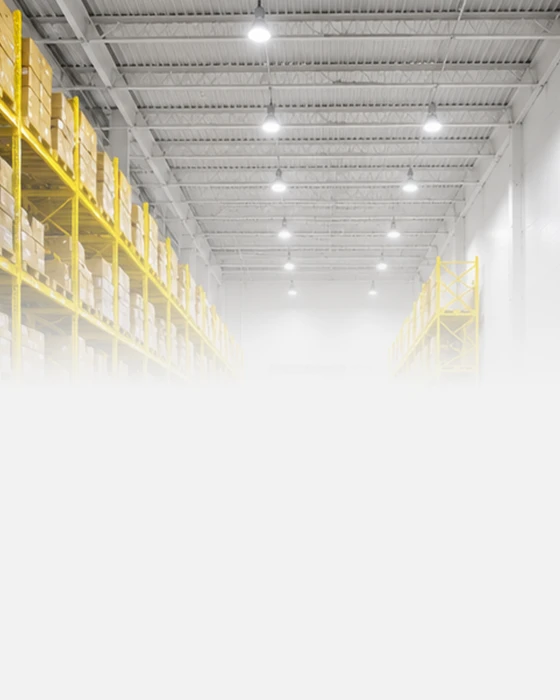

2. Одинаковые светильники по всему складу

Риски: одинаковые светильники во всем складском пространстве приводят к недостаточной освещенности одних зон и избыточной яркости других, увеличивая энергозатраты. Дополнительные риски связаны с образованием теней в зонах погрузки и разгрузки, ухудшением видимости и несоблюдением нормативных требований.

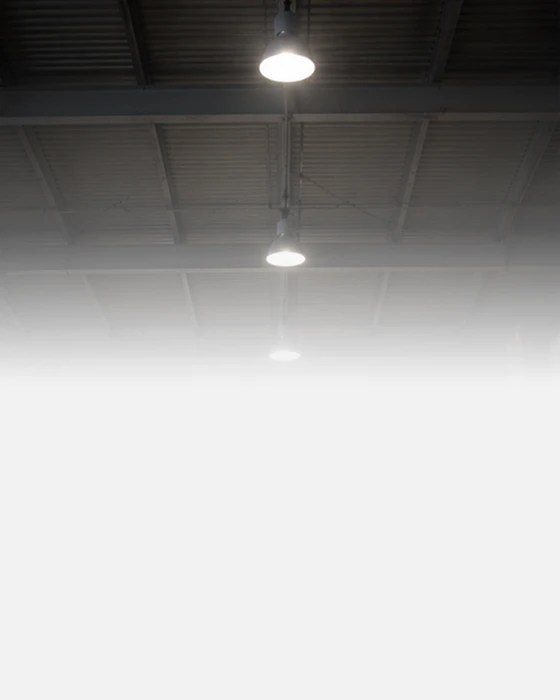

3. Светильники, которые «как везде».

Риски: недостаточная степень защиты (IP) для часто экстремальных условий работы склада (повышенная влажность, пыль и взвеси в воздухе, большая амплитуда температур) – приводят к выходу из строя светотехники, коротким замыканиям, пожарам и пр.

4. Отсутствие сложной системы (без автоматизации, датчиков).

Риски: высокий расход электроэнергии; неравномерное освещение и возникновение опасных темных зон; травмоопасность; нарушение нормативов, связанных с аварийным режимом и пр.

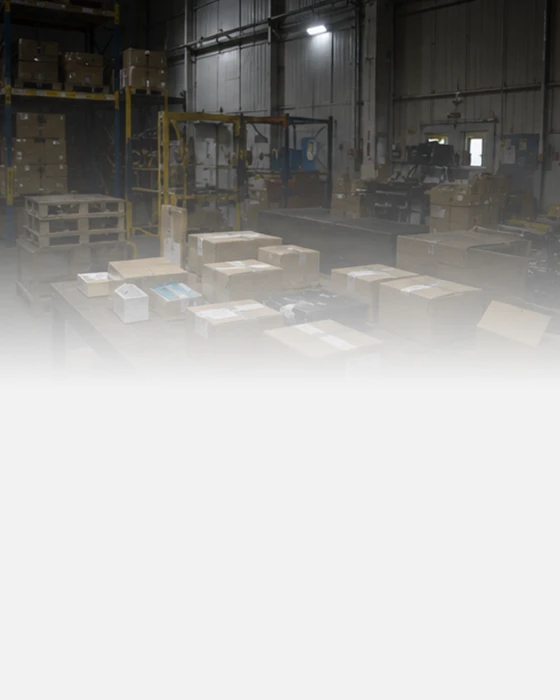

5. Минимум требований к яркости.

Риски: повышенная утомляемость персонала и рост количества ошибок из-за недостаточного освещения, нарушение нормативных требований и др.

6. Опора на естественное освещение.

Риски: постоянная зависимость от внешних факторов (времени года, суток, погоды), неравномерность освещения, несоответствие нормативным требованиям и др.

Выводы

Профессиональное складское освещение обеспечивает производительность, безопасность, экономию ресурсов;
Освещение на складе должно быть зонированным, и каждая зона требует отдельного подхода;
Нормативы освещения складов – это обязательное требование, а не рекомендация;
Аварийное и навигационное освещение – это критически важный элемент системы;
Складские светильники должны соответствовать определенным техническим требованиям;
Безопасность, энергоэффективность и автоматизация – приоритеты складского освещения;
Монтаж и обслуживание светотехники – не менее важны, чем ее качественные характеристики.

Обращение к профессионалам решает проблему правильного складского освещения комплексно.
